Por qué las rutas de los aviones parecen curvas en un mapa
La ruta más corta sobre una Tierra curva puede parecer un enorme rodeo cuando la dibujamos en un mapa plano.
Por qué las rutas de los aviones parecen curvas en un mapa
La ruta más corta sobre una Tierra curva puede verse como un rodeo enorme cuando la proyectamos sobre una pantalla plana.
El mapa es el que está haciendo trampa
Cuando vemos una ruta entre América y Europa arqueándose hacia el norte, la primera impresión suele ser que el avión está dando una vuelta innecesaria. El problema está en la forma en que intentamos representar la Tierra.
Nuestro planeta tiene una superficie curva. Un mapa, en cambio, es plano. Cualquier proyección cartográfica tiene que deformar algo para trasladar una esfera a un rectángulo: áreas, formas, distancias o escalas cambian según el sistema utilizado.
Por eso una trayectoria que sobre un globo se ve natural puede aparecer como una gran curva cuando la desplegamos en dos dimensiones.
La ruta más corta sigue un círculo máximo
Un círculo máximo es cualquier circunferencia trazada sobre una esfera cuyo centro coincide con el centro de esa esfera. Si tomamos dos puntos sobre la Tierra y encontramos el arco adecuado de uno de esos círculos, obtenemos la distancia mínima sobre la superficie.
National Geographic lo resume de manera directa: un segmento de círculo máximo representa la ruta más corta entre dos puntos sobre una esfera. En navegación aérea, ésa es la referencia geométrica que explica muchas trayectorias de largo alcance.
Una línea que parece recta en el mapa puede ser más larga
Las proyecciones derivadas de Mercator son muy útiles porque conservan los ángulos locales, algo valioso para navegación. A cambio, deforman áreas y distancias, especialmente conforme nos acercamos a los polos.
Por eso una línea horizontal entre dos ciudades puede parecer la opción más directa en la pantalla y aun así representar una distancia mayor sobre el planeta. El arco del círculo máximo parece doblarse hacia latitudes altas porque el mapa está estirando esas regiones.

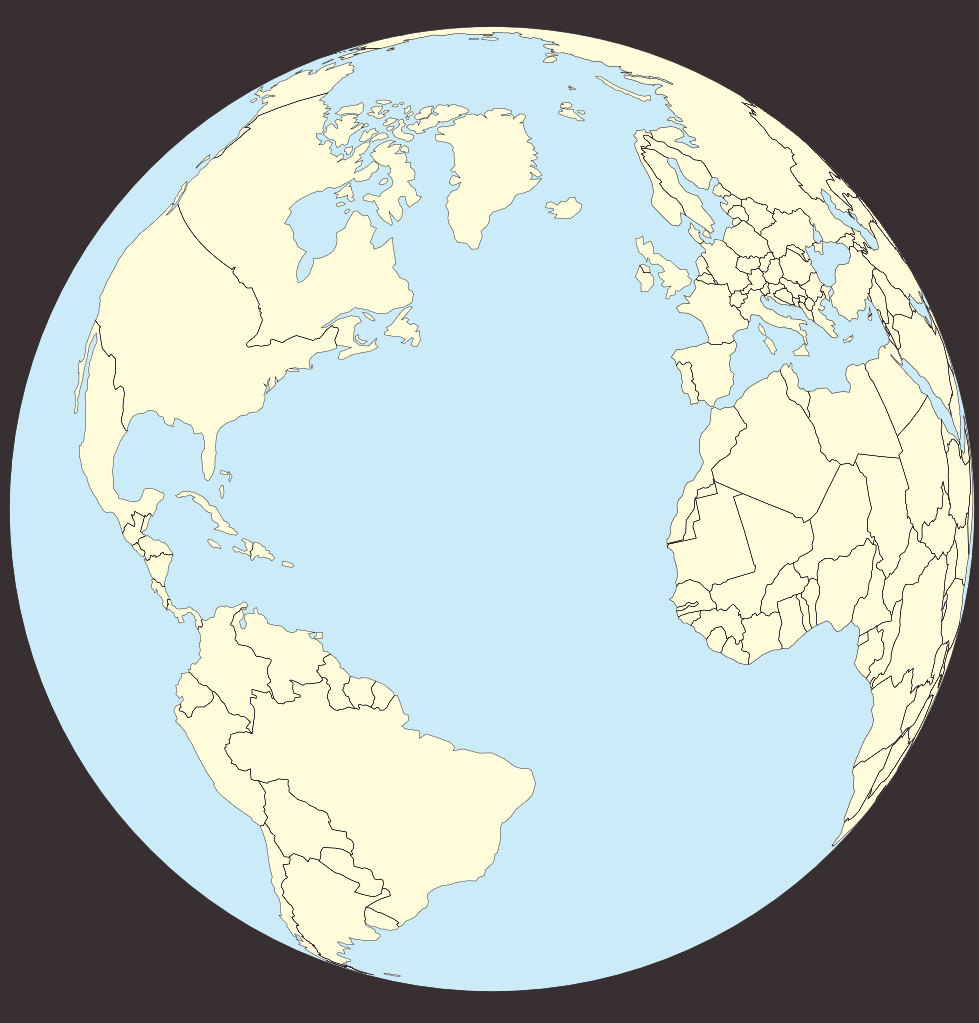

La animación siguiente compara una ruta de círculo máximo con una loxodromia, una trayectoria que mantiene un rumbo constante. Al cambiar la proyección, la forma aparente de ambas rutas también cambia.
Un vuelo real también escucha al viento
La distancia mínima no siempre produce el vuelo más rápido ni el que consume menos combustible. Las aerolíneas y los sistemas de planificación también consideran corrientes de aire, clima, restricciones de espacio aéreo, tráfico y condiciones operativas.
Las corrientes en chorro pueden alcanzar velocidades suficientes para cambiar de manera significativa el tiempo de viaje. En una dirección, un avión puede buscar una zona con viento favorable; en la contraria, puede alejarse de ella aunque eso añada kilómetros al recorrido.
Así, la ruta que vemos en una aplicación de seguimiento suele ser el resultado de varias capas de decisión, no una simple línea entre origen y destino.
Las rutas oceánicas tampoco son autopistas fijas
La FAA publica cartas y procedimientos específicos para vuelos oceánicos y de largo alcance. En esas operaciones aparecen puntos de reporte, regiones de control, rutas disponibles y trayectorias que pueden cambiar conforme evolucionan las condiciones.
La referencia del círculo máximo sigue siendo útil porque establece dónde está la distancia mínima sobre una esfera. Después entran la atmósfera y el sistema de aviación real: vientos, clima, control aéreo, restricciones, tráfico y disponibilidad de rutas.
Cuando una trayectoria parece doblarse hacia Groenlandia, Alaska o el Ártico, el avión puede estar haciendo exactamente lo contrario de lo que sugiere el mapa: acercándose al camino más eficiente sobre una Tierra que nunca fue plana.
